Wszystkie zdjęcia termowizyjne wykonane zostały kamerą termowizyjną japońskiej firmy NEC Avio Infrared Technologies Thermo GEAR G120 z detektorem VOx



Kamera termowizyjna NEC-AVIO Thermo Gear G120 (detektor VOx)

Rewelacyjną funkcją Panorama - złożenia wielu zdjęć termowizyjnych w jedno;

Funkcja cyfrowego wzmacniania krawędzi;

Alarm wibracyjny, optyczny, dźwiękowy oraz analogowy;

Funkcja przenikania zdjęcia termowizyjnego w widzialnym plus prezentacja równoległa termogramu i zdjęcia widzialnego;

Rejestracja filmów termowizyjnych z częstotliwością 10 klatek/s;

Funkcja pomiaru Makro (od 10cm);

Auto-Focus (automatyczne ostrzenie);

Zapis zdjęć do radiometrycznego pliku *.jpg

Niechłodzony detektor bolometryczny o wymiarach 320x240 elementów (76800 pikseli);

Zakres pomiarowy: -40 - 500°C;

Posiada czułość termiczną (NETD) wynoszącą co najmniej 0.08°C w 30°C;

Pole widzenia (FOV) 32°(poziomo) x 24° (pionowo);

 Rozdzielczość przestrzenna (IFOV) 1.78 mrad;

Płynny zoom cyfrowy  (1 - 4)x;

Funkcje pomiarowe temperatury: 5 punktów; 5 obszarów;  różnica pomiędzy dwoma punktami; max, min, średnia w obszarze; profil liniowy temperatury;

Wyjście analogowe;

Zapis danych na karcie SD, SDHC;

Możliwość zapisu notatki tekstowej i głosowej;

Wbudowana funkcja automatycznej rejestracji zdjęć z programowanym interwałem: 3s - 60min;

Wyjście USB 2.0;

Wbudowany aparat 2MP +LED doświetlający + celownik laserowy;

Wyjście wideo PAL/ NTSC;

Wbudowany wyświetlacz LCD 3.5";

Stopień ochrony obudowy: IP54;

Wbudowanych 7 palet barwnych obrazowania termogramu z różnymi funkcjami wyznaczania zakresu danej palety;

Hot i cold spot (automatyczne śledzenie najcieplejszego lub najchłodniejszego punktu w obrazie);

Izoterma, alarm przekroczenia zaprogramowanej wartości temperatury;

Możliwość rejestracji filmów na karcie pamięci;

Możliwość pracy na zasilaczu sieciowym.



Pracuje w trybie czasu rzeczywistego z częstotliwością odświeżania obrazu 60Hz - 60 klatek na sekundę. W przypadku konieczności rejestracji obiektów w ruchu jest to niezbędny element uzyskania stabilnego i precyzyjnego obrazu. Została wyposażona w najnowszą japońską matrycę pomiarową, charakteryzującą się wyjątkowo wyraźnym obrazem termowizyjnym. Oprócz wykonywania statycznych zdjęć termograficznych, kamera G120 ma możliwość rejestracji filmów termowizyjnych. Dodatkowo celownik laserowy oraz szerokokątny obiektyw stanowią o wysokiej użyteczności tej kamery. Jeżeli istnieje konieczność automatycznego wykonania i zapisu zdjęcia, można to wykonać z zaprogramowanym wcześniej interwałem. Kamera termowizyjna posiada unikalną funkcję podglądu temperatury w dowolnych 5 punktach na obrazie z możliwością wprowadzenia indywidualnych współczynników emisyjności dla każdego punktu. Jest to szczególnie przydatna funkcja w przypadku potrzeby precyzyjnego pomiaru temperatury obiektów wykonanych z różnych materiałów w jednym obrazie, które to różnią się współczynnikami emisyjności.

Termogram budynku w centrum Rzeszowa. Inna temperatura po lewej i prawej stronie budynku to w loggie. Elewacja pomalowana innymi farbami o różnych emisyjnościach (parter i pozostałe kondygnacje).

Wizyjne i termograficzne zdjęcie: wydmuch na zewnątrz zużytego powietrza z GWC. Gruntowy wymiennik ciepła zainstalowany w domku jednorodzinnym pod Rzeszowem.

Budynek RARR w Rzeszowie. Termograficzny obraz budynku, cieplejsze okolice okien oraz drzwi wejściowych. Widoczna sylwetka człowieka oraz cieplejszy silnik samochodu, który nadjechał.

Ciepło może uciekać także przez dziurkę od klucza. Wewnętrzne drzwi do nieogrzewanego garażu wykonane z materiału o niskiej emisyjności (stąd odbicia ciepłych obiektów). Może warto wymienić zamek.

Wizyjny i termowizyjny jesienny widok z okna na osiedlu Projektant w Rzeszowie (późne popołudnie).

Termogram: jesienny widok z okna na osiedlu Projektant w Rzeszowie (późne popołudnie).

Termogram: wiosienny widok z okna na osiedlu Projektant w Rzeszowie (noc).

Termogram 3D: wiosienny widok z okna na osiedlu Projektant w Rzeszowie (noc).

Wizyjne i termowizyjne zdjęcie skręconego kolana dzień po zdarzeniu, obok kolano zdrowe.

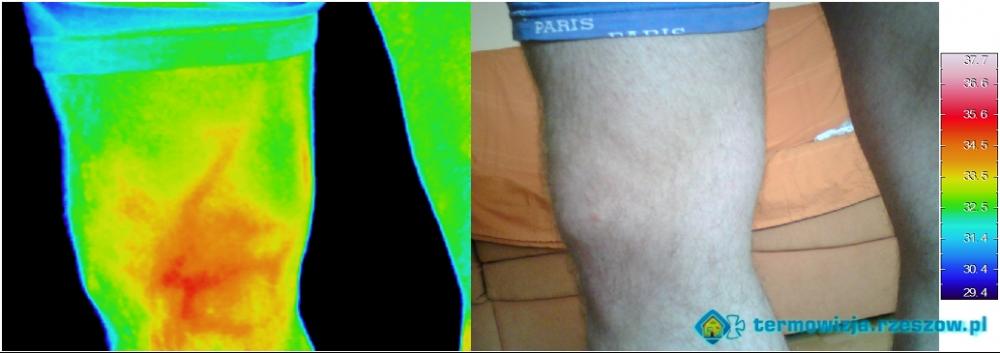

Wizyjne i termowizyjne zdjęcie skręconego kolana dzień po zdarzeniu.

Wizyjne i termowizyjne zdjęcie skręconego kolana dzień po zdarzeniu.

Wizyjne i termowizyjne zdjęcie skręconego kolana tydzień po zdarzeniu.

Wizyjne i termowizyjne zdjęcie skręconego kolana tydzień po zdarzeniu. Stosowano stabilizator, dwa zabiegi krioterapii miejscowej.

Termogram skręconego kolana tuż po kolejnym zabiegu rehabilitacji krioterapii miejscowej w NZOZ MATI-MED w Rzeszowie.

Wizyjne i termowizyjne zdjęcie dłoni osoby palącej. Zwykle u osób palących nałogowo końcówki palców sa wyraźnie zimniejsze.

Wizyjne i termowizyjne zdjęcie dłoni osoby niepalącej. Najczęściej u osób niepalących cała dłoń (łącznie z palacami) ma jednolitą temperaturę.

Wizyjne i termowizyjne zdjęcie rany po operacji kręgosłupa. Około 2 miesiące po udanie przeporwadzonej operacji.

Wizyjne i termowizyjne zdjęcie rany po pomostowaniu aortalno-wieńcowym. Około 3 miesiące po operacji.

Wizyjne i termowizyjne zdjęcie rany po wykonaniu wszczepieniu by-passów. Około 3 miesiące po operacji.

Wizyjne i termowizyjne zdjęcie rany po operacji kardiochirurgicznej wszczepienia pomostów naczyniowych.

Rzeszów w termowizjj. Znajome miejsca i budowle mogą wyglądać równie, a może jeszcze bardziej fascynująco i interesująco w podczerwieni. Termogramy nie są próbą oceny izolacji i stanu budynków w Rzeszowie, zwykle (ale nie zawsze) nie są wynikiem pomiarów i badań termowizyjnych, stanowią próbę innego spojrzenia na Nasze Miasto. Fotografie termowizyjne zostały wykonane w różnych porach roku, o różnej porze dnia i nocy i w różnych warunkach atmosferycznych. Wszystkie zostały wykonane kamerą termowizyjną Thermo GEAR G120 firmy NEC Avio Infrared Technologies z detektorem o rozdzielczości 320x240 pikseli.

Rzeszów w termowizji

Termogram 3D Galeria Handlowa Nowy Świat na osiedlu Baranówka III w Rzeszowie. Niebanalna architektura i ciekawe rozwiązania.

Niekwestionowany symbol Rzeszowa, znany w całej Polsce - Pomnik Czynu Rewolucyjnego w Rzeszowie, odsłonięty 1 maja 1974 roku.

Termogram 3D Pomnik Czynu Rewolucyjnego w Rzeszowie, wizytówka miasta, która niektórym przyjezdnym kojarzy się z ... ;o)

Wieża Zamku w Rzeszowie. Zamek (jeden z głównych zabytków miasta) został zbudowany na miejscu dawnego zamku Lubomirskich.

Przychodnia Specjalistyczna 3 w Rzeszowie.

Szpital Miejski w Rzeszowie przy ulicy Rycerskiej 4.

Zamek w Rzeszowie, widoczne mury, fosa i bastion.

Kościół Parafialny pw. Błogosławionej Karoliny.

Grochala.eu

Termiczny ślad pozostawiony na krześle przez osobę kilka minut po wstaniu. Termografia znalazła zastosowanie w kryminalistyce.

Złożenie zdjęcia wizyjnego i termowizyjnego: ślad termiczny na stoliku pozostawiony przez osobę, która się o niego opierała.

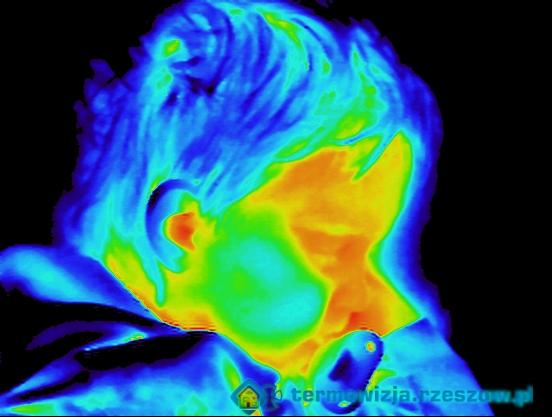

Termowizyjne zdjęcie śpiącego dziecka. Wyraźnie chłodniejsza małżowina uszna. Cieplejsze skroń, kącik oka i otwór uszny.

Obraz termowizyjny dziecka podczas snu. Wyraźnie chłodniejsze policzki. Cieplejsze skroń, kąciki oczu i otwór uszny.

Termowizyjny obraz grupy osób wykonany w Rzeszowie w listopadzie.

Termowizyjny obraz 3D grupy osób wykonany w Rzeszowie w listopadzie.

Termogram mężczyzny wykonany na Rynku w Rzeszowie w listopadzie.

Termogram 3D mężczyzny wykonany na Rynku w Rzeszowie w listopadzie.

Dziecko jedzące kisiel w termowizji. Na powierzchni stolika widoczne odbicie termoczne talerza.

Dziecko jedzące kisiel widziane w termografii. Talerz stojący na stole ogrzał obrus.

Termograficzne zdjęcie kobiety w okularach (szkło jest nieprzezroczyste dla podczerwieni).

Kobieta w termowizji. Inna barwa włosów niż skóry to nie tylko inna temperatura, ale także emisyjność.

Wizyjne i termowizyjne zdjęcie: lokalizacja wycieku w instalacji C.O.

Zdjęcie termograficzne: dzbanecznik (Nepenthes L.) - roślina owadożerna.

Termogram rośliny owadożernej: kapturnica (Sarracenia L.).

Zdjęcie termowizyjne - roślina owadożerna tłustosz (Pinguicula L.).

Termowizyjny obraz pracującej pralki automatycznej firmy Hoover Al 1040, program piorący temperatura 50°C.

Na fotografii termowizyjnej garnek z gorącą wodą, pokrywka garnka wykonana ze szkła.

Termowizyjny obraz rozgrzewającego się żelazka firmy Philips Azur Excel Plus 555

Termogram rozgrzanej już stopy żelazka firmy Philips Azur Excel Plus 555

Grochala.eu

Termowizyjne zdjęcie Citroena C4 1.6 HDI tuż po zakończeniu jazdy.

Termograficzne zdjęcie Citroena C4 1.6 HDI tuż po zakończeniu jazdy.

Termogram Citroena C4 1.6 HDI w chwilę po zakończeniu jazdy.

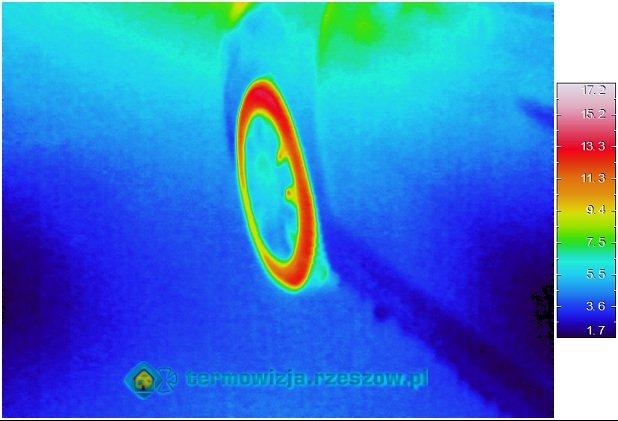

Termowizyjna fotografia opony zimowej firmy Dunlop 16".

Termogram kaloryfera Purmo, ogrzewania w systemie jednorurowym.

Wizyjny i termowizyjny obraz grzejnika Purmo - instalacja jednorurowa.

Wizyjne i termowizyjne zdjęcie kontoli stopnia zapowietrzenia kaloryfera firmy Purmo.

Temogram zaworu przyłączeniowego i głowicy termostatycznej, grzejnik Sahara firmy Instal Projekt.

Termogram śladów stóp osoby siedzącej na krześle pozostawionych na dywanie (zastosowanie termowizji w kryminalistyce).

Wizyjny i termowizyjny obraz krowy, możliwość stosowania termowizji w weterynarii do wykrywania urazów u zwierząt domowych.

Wizyjne i termowizyjne zdjęcie krowy, możliwość stosowania termowizji w weterynarii do badania zwierząt hodowlanych.

Ups..., chyba coś śmierdzi... Wizyjna i termograficzna fotografia krowy. Zastosowanie termowizji w weterynarii.

Kontrola szczelności drzwi wewnętrznych do garażu, na termogramie widoczna nieszczelność.

Termogram drzwi wejściowych, widoczna ucieczka ciepła (na skutek nieszczelności) spodem skrzydła.

Kontrola szczelności, jakości wykonania i osadzenia okna. Na termogramie widoczna nieszczelność.

Wizyjne i termograficzne zdjęcie wynik badania szczelności i jakości osadzenia okna.

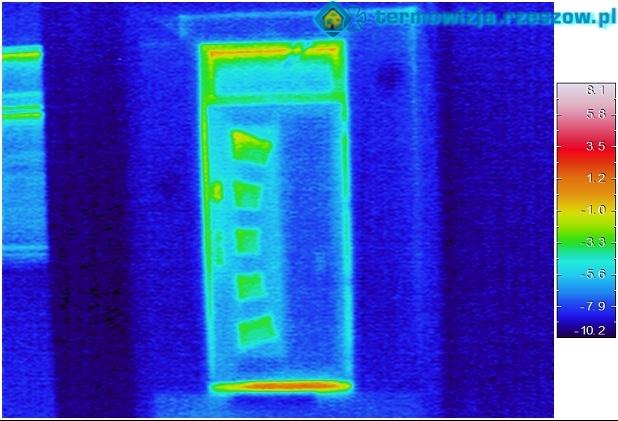

Termogram 3D drzwi wejściowych, widoczna nieszczelność spodu skrzydła.

Wizyjne i termograficzne zdjęcie drzwi wejściowych, widoczna nieszczelność od strony zawiasów.

Wizyjne i termowizyjne zdjęcie drzwi wejściowych, widoczna nieszczelność od strony zawiasów.

Na termogramie grzejnik pod biurkiem, przez aluminiową kratkę wydostaje się gorące powietrze.

Grochala.eu

Wizyjne i termowizyjne zdjęcie mostka cieplnego w okolicach drzwi balkonowych na poddaszu wykonane podczas badania termowizyjnego mieszkania dwupoziomowego na osiedlu SM Projektant.

Termograficzne zdjęcie wykonane podczas pomiarów termowizyjnych domu jednorodzinnego w Głogowie Małopolskim koło Rzeszowa. Brak widocznych wad i nieciągłości izolacji termicznej.

Termogram sporządzony w czasie audytu termowizyjnego domu wolnostojącego w miejscowości w pobliżu Rzeszowa. Na zdjęciu widoczne wady (zawilgocenia) izolacji cieplnej budynku.

Termogram z diagnostyki termowizyjnej bloku mieszkalnego na jednym z osiedli w Rzeszowie. Niższa temperatura elewacji klatki schodowej nie jest wynikiem lepszej izolacji, a braku ogrzewania.

Zdjęcie wizyjne i termogram z badania termowizyjnego domu jednorodzinnego koło Rzeszowa. Mostek termiczny - osadzenie okna dachowego.

Zdjęcie wizyjne i termogram pochodzące z audytu termowizyjnego zakładu przemysłowego. Kontrola działania klimatyzatora York (system split jednostka ścienna).

Zdjęcie wizyjne i termogram wykonane podczas badania termowizyjnego mieszkania. Weryfikacja poprawności działania wentylacji grawitacyjnej.

Zdjęcie wizyjne i termogram wykonane podczas diagnostyki termowizyjnej w zakładzie przemysłowym. Kontrola działania klimatyzacji - nawiewu.

Wizyjne i termowizyjne zdjęcie z audytu termowizyjnego w zakładzie produkcyjnym. Bezpiecznik w obwodzie pod obciążeniem.

Wizyjne zdjęcie i termogram z audytu termograficznego w zakładzie przemysłowym. Widoczne potencjalne miejsce awarii.

Wizyjne zdjęcie i termogram z audytu termograficznego w zakładzie przemysłowym - pracujący transformator.

Wizyjne zdjęcie i termogram z audytu termograficznego w zakładzie przemysłowym - przewody zasilające z wtyczkami, pod obciążeniem i bez.

Zdjęcie i termogram znalezionego gniazda pod czujnik. Zostało przez nadgorliwą ekipę omyłkowo zatynkowane. Tradycyjne metody groziły zrujnowaniem elewacji.

Wizyjne i termowizyjne zdjęcie wykonane podczas audytu termograficznego w zakładzie przemysłowym obrazujące nieszczelności obudowy kotła.

Zdjęcie wizyjne i termogram pieca centralnego ogrzewania wykonane podczas badania termowizyjnego domu jednorodzinnego w pobliżu Rzeszowa.

Wizyjne zdjęcie i termogram rury odprowadzającej spaliny z kotła dwufunkcyjnego z zamkniętą komorą spalania Elexia Comfort firmy Chaffoteaux et Maury.

Zdjęcie wizyjne i termogram pracującego motoreduktora firmy Bonfiglioli wykonane podczas pomiarów termowizyjnych w zakładzie przemysłowym.

Zdjęcie wizyjne i termogram pracującego napędu reduktora wykonane podczas badań termowizyjnych w zakładzie przemysłowym.

Zdjęcie wizyjne i termogram reduktora wykonane w czasie badań termowizyjnych na hali produkcyjnej. Inny kolor węża zbrojonego to także wynik jego innej emisyjności.

Zdjęcie wizyjne i termogram urządzenia firmy Sumitomo wykonane w czasie audytu termograficznego w zakładzie przemysłowym.

Grochala.eu

Zdjęcie wizyjne i termowizyjne transformatora w zakładzie przemysłowym.

Termogram 3D transformatora wykonany podczas audytu termowizyjnego.

Fotografia wizyjna i termowizyjna sprężarki w zakładzie przemysłowym podczas pomiarów termowizyjnych.

Termogram 3D sprężarki wykonany podczas badania termograficznego w zakładzie przemysłowym.

Termogram bloku mieszkalnego na osiedlu SM Projektant w Rzeszowie.

Termogram domu jednorodzinnego w pobliżu Rzeszowa.

Termogram balkonu domu jednorodzinnego pod Rzeszowem.

Zdjęcie termowizyjne balkonu domu jednorodzinnego

Samolot wielozadaniowy An-2 produkowany w Mielcu w latach 1960-1996 w zakładach PZL.

Antek An-2 - największy produkowany seryjnie jednosilnikowy dwupłatowiec na świecie.

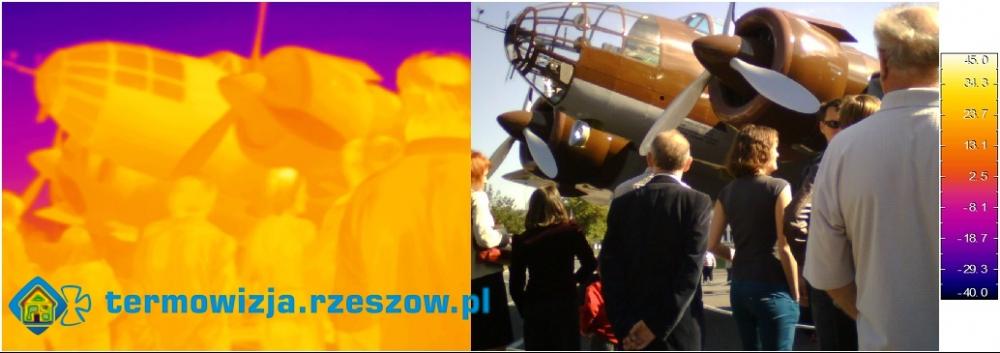

Replika polskiego samolotu bombowego PZL-37 D Łoś zbudowana w skali 1:1.

Model sylwetkowy samolotu „PZL-37 Łoś”, wykonany przez pracowników Polskich Zakładów Lotniczych.

Realistyczna makieta samolotu bombowego PZL-37 D Łoś wykonana w PZL Mielec.

Polski samolot bombowy PZL-37 D Łoś replika oficjalnie zaprezentowana 29 września 2012.

Rekonstrukcja w skali 1:1 legendarnego bombowca PZL-37 D Łoś w zakładach PZL Mielec.

Kominy zakładu przemysłowego w Mielcu - różnice w wyglądzie spalin na termogramie i fotografii.

Grochala.eu

Rozgrzana opona ciągnika siodłowego cysterny z ciekłym argonem po przejechaniu około 450 km (słoneczny dzień).

Ciepła opona samochodu osobowego po przejechaniu około 50 km przy ujemnej temperaturze po zachodzie słońca.

Rozkład temperatury na oponie samochodu osobowego po przejechaniu około 50 km przy ujemnej temperaturze w zimie.

Rozkład temperatury na powierzchni opony samochodu cysterny z ciekłym argonem po przejechaniu około 450 km (słoneczny dzień).

Uszkodzenia izolacji termicznej spowodowane przez kunę domową, w Polsce występuje na całym obszarze kraju, zwykle w okolicach ludzkich siedzib, ruinach, lasach, a także w centrach dużych miast.

Korytarze w izolacji termicznej dachu wykonane przez kunę domową, która charakteryzuje się wydłużonym ciałem i krótkimi nogami, sierść brązowa, na piersi biała rozwidlona plama.

Szkody wyrządzone przez kunę domową (żywi się gryzoniami, ptakami i ich jajami, żabami i owadami, także owocami, w zabudowaniach gospodarskich tępi szczury i myszy, nie gardzi drobiem).

Kuny mogą wyrządzić szkody w izolacji, na strychach i piwnicach, ale także w hodowlach kur czy gołębi; w sposób skuteczny i humanitarny można pozbyć się tego szkodnika za pomocą pułapki żywołownej.

Termiczny obraz portu lotniczego Rzeszów - Jasionka, termogram wykonany po zachodzie słońca w zimie.

Na termogramie Port lotniczy Rzeszów - Jasionka, termogram wykonany po zachodzie słońca w zimie.

Jeden z zakładów produkcyjnych w Dolinie Lotniczej, termogram wykonany po zachodzie słońca w zimie.

Jeden z zakładów produkcyjnych w Dolinie Lotniczej, termogram wykonany po zachodzie słońca w zimie.

Przykład fatalnie osadzonych drzwi balkonowych - ujemne temperatury to niestety nie złudzenie (dom w technologii kanadyjskiej, ogrzewany).

Przykład poprawnie osadzonego okna (Rzeszów ul. Sympatyczna) - z dedykacją dla wszystkich, którzy twierdzą, że jest to bardzo trudne.

Termogram z jedną z częściej spotykanych wad w osadzeniu okien - ekipa nie zaizolowała otworu po klinie montażowym.

O osadzeniu tego okna nie można powiedzieć nic dobrego, równie źle co połączenie z parapetem wyszło połączenie z górną częścią ościeża.

Termogram okna okrągłego doskonale ilustrujący radiacyjny wpływ nieboskłonu widoczny na metalowych listwach dystansowych.

Okno połaciowe - ładnie wykończone, niestety bardzo źle osadzone - widoczne spore obszary pozbawione zupełnie materiału izolacyjnego.

Łazienkowe okno dachowe niewłaściwie osadzone - można zobaczyć spory obszar pozbawiony izolacji termicznej.

Przykład źle osadzonego drewnianego okna dachowego oraz niewłaściwie zaizolowanego obszaru wokół okna.

Grochala.eu

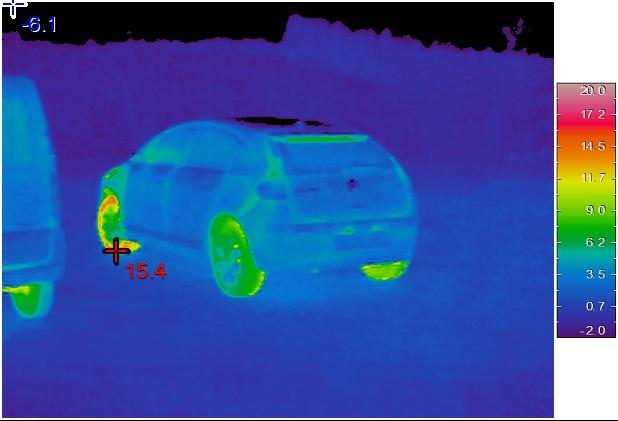

Samochód osobowy Citroen C4 po 80 km podróży (różnica w temperaturze opon kół przedniej i tylnej osi, odznaczają się światła).

Termowizja ułatwia precyzyjną, szybką i bezinwazyjną lokalizację zabudowanych transformatorów zasilających halogeny.

Termografia jest szczególnie skuteczna w przypadku zwierząt, które nie mogą wskazać miejsca bólu (niewidoczna rana).

Puste łóżko - ślad termiczny jednoznacznie zdradza, że jeszcze przed chwilą, ktoś w nim wypoczywał.

Na termogramie widoczne nieszczelne drzwi wejściowe, dobudowana z innego materiału część domu oraz nieskutecznie zaizolowana belka wieńca.

Termowizja bezwzględnie obnaża wszelkie słabości budynku, zawilgocone fundamenty, niewłaściwie zaizolowane nadproża oraz belka wieńca.

Dom przed termomodernizacją, silne liniowe mostki cieplne w obszarach fundamentów oraz stropu, zróżnicowana temperatura ściany ujawnia miejsca ustawienia mebli.

Termografia może ujawnić historię budynku, w tym przypadku można dostrzec niewidoczne - zamurowane przed laty okno, strych (co zdradza okno) nieogrzewany.

Niewłaściwie zabezpieczona i zaizolowana dylatacja konstrukcyjna budynku (blok z wielkiej płyty) może być przyczyną olbrzymich problemów - zaawansowana korozja biologiczna.

Z pozoru ładnie i czysto wykończony pokój na poddaszu - termowizja obnażyła fuszerkę ekipy budowlanej - widoczne obszary ścian zupełnie pozbawione izolacji termicznej.

Klimatyzator może chłodzić także w zimie - źle zabezpieczona instalacja klimatyzacji ułatwia ucieczkę ciepła z budynku i naraża właścicieli na dodatkowe koszty.

Termowizja ujawnia czasem dość zaskakujące miejsca ucieczki ciepła - w tym przypadku niewłaściwie zabezpieczona na okres zimowy instalacja klimatyzacji.

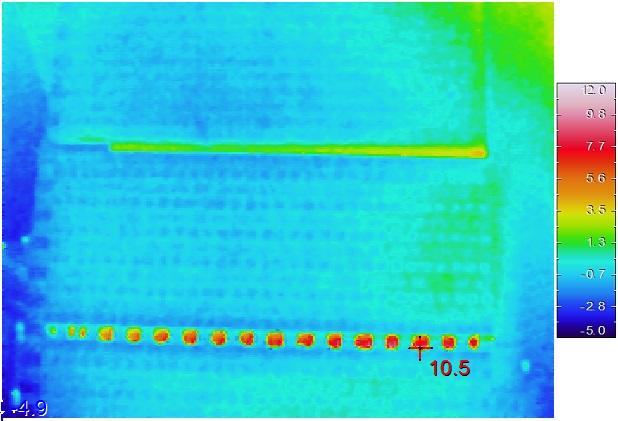

Niektóre anomalie termiczne wykryte podczas badania termowizyjnego budynku potrafią zaskoczyć (szczególnie właścicieli) swoim rozmiarem i siłą.

Wykrycie elementu przegrzanego i prawidłowa klasyfikacja zagrożenia zależna od obciążenia prądowego i przyrostu temperatury - to typowe zadania kontroli termograficznej.

Coraz większe wydajności podzespołów współczesnych komputerów wiążą się z emisją ciepła - problemem staje się jego skuteczne odprowadzanie.

Anomalia termiczna w budynku sakralnym - zawilgocone schody nie tylko umożliwiają, ale również ułatwiają ucieczkę ciepła z budynku.

Diagnostyka termowizyjna wskazała dokładnie obszary pozbawione skutecznej izolacji termicznej ścian (budynek jeszcze nie zasiedlony stąd brak oznak korozji biologicznej).

Sprytne, ale nie w pełni przemyślane pomysły architektów wnętrz mogą prowadzić do kłopotów - ognisko pleśni w pozbawionym wentylacji schowku na poddaszu.

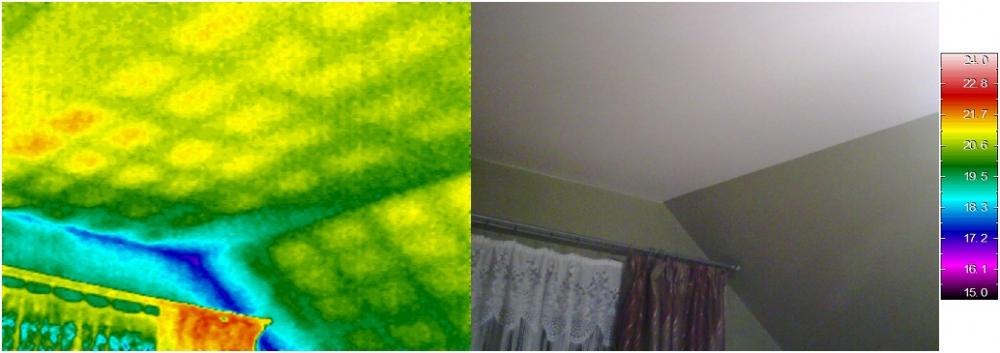

Zdarza się, że badanie termowizyjne ujawnia słabe miejsca budynku, o których właściciele nie mieli pojęcia - zróżnicowana temperatura sufitu wskazuje na nieskuteczną izolację.

Termowizja odpowiedziała na pytanie dlaczego w ogrzewanym domu zamarzła woda w wiaderku stojąca w kącie (fragment ściany bez izolacji) - odkrywka tylko to potwierdziła.
